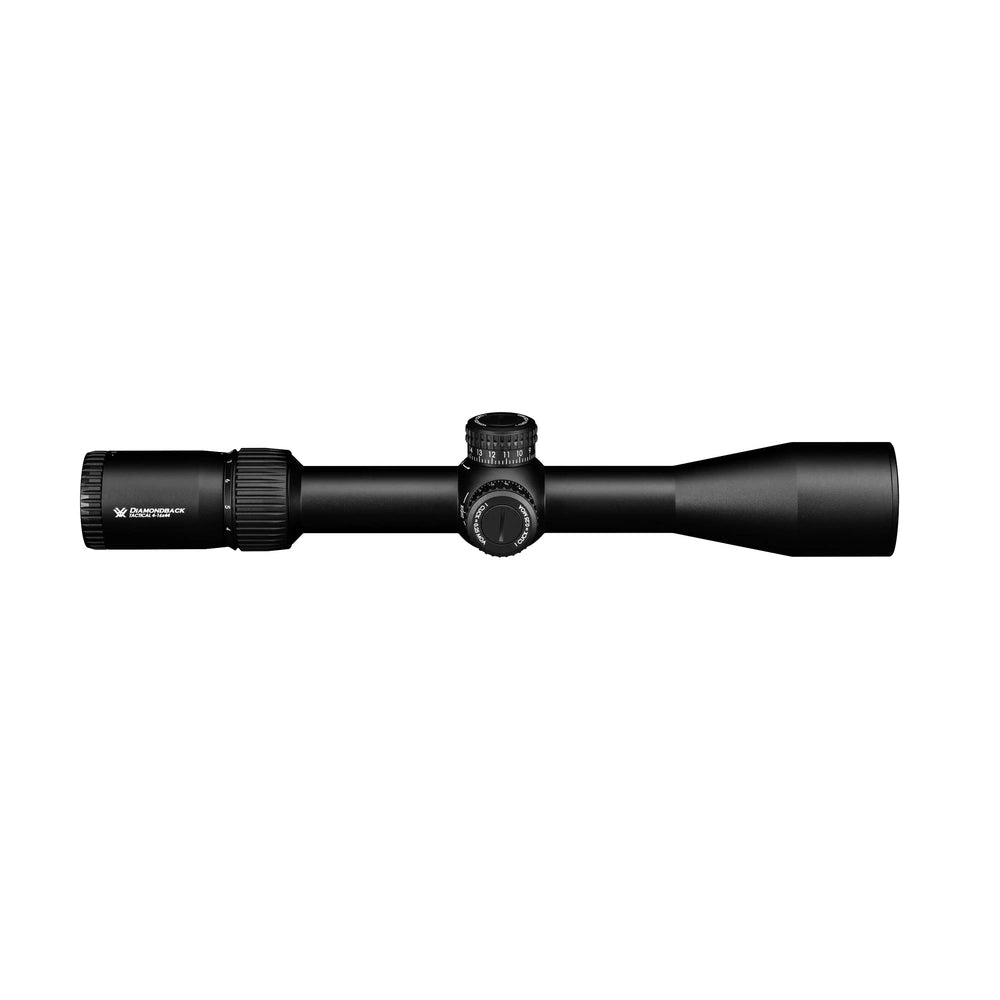

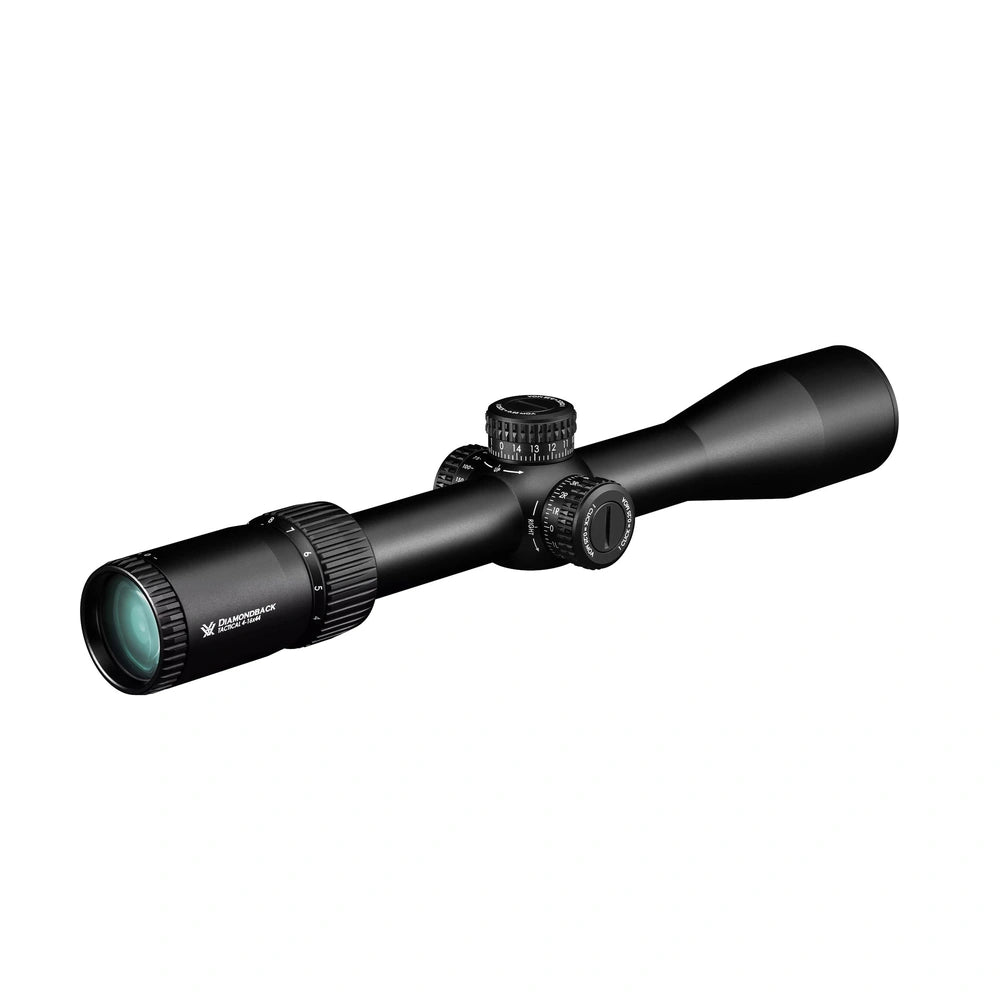

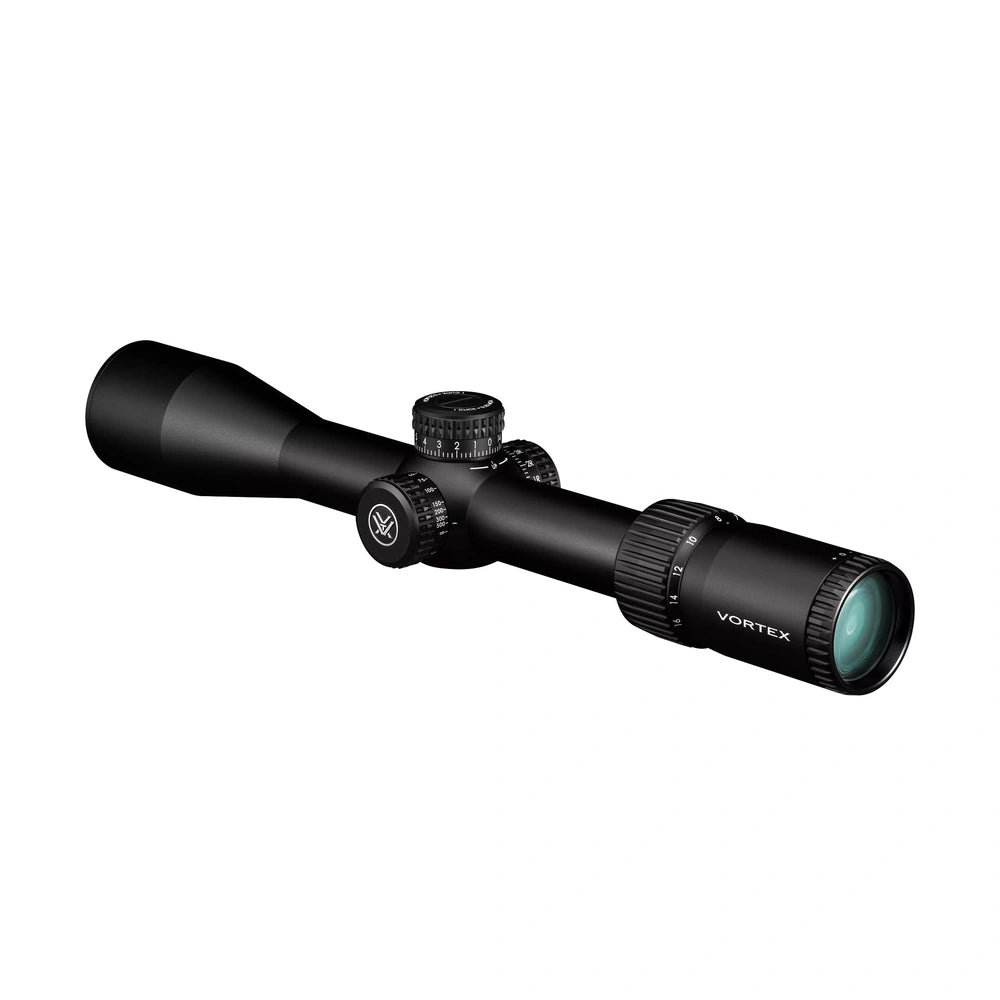

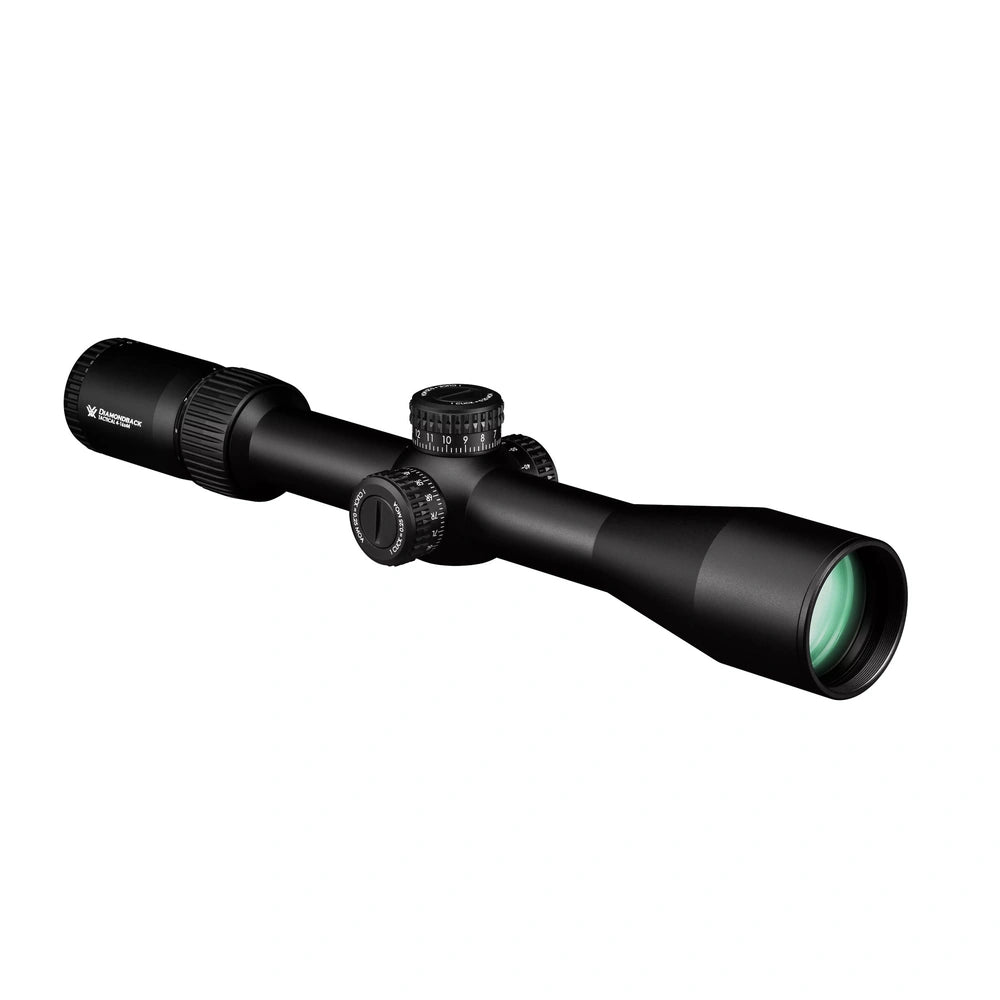

Optinis taikiklis Vortex Diamondback Tactical 4-16x44 FFP 30 mm AO EBR-2C

Vortex Diamondback Tactical 4-16x44 FFP EBR-2C MOA / MRAD – optinis taikiklis

Vortex Diamondback Tactical 4-16x44 FFP EBR-2C – taktinis optinis taikiklis, skirtas tiksliam sportiniam šaudymui, treniruotėms šaudykloje ir šaudymui didesniais atstumais. Šis modelis pasižymi 4–16x didinimu, 44 mm objektyvu, pirmosios židinio plokštumos (FFP) tinkleliu, atvirais taktiniais bokšteliais ir 30 mm skersmens vamzdžiu. Optinė sistema ir reguliavimo mechanizmai sukurti šauliams, kuriems svarbus tikslus atstumo vertinimas, pakartojamos korekcijos ir patikimas veikimas įvairiomis sąlygomis.

Vienas svarbiausių šio modelio privalumų – EBR-2C tinklelis pirmojoje židinio plokštumoje (FFP). Keičiant didinimą, tinklelis didėja arba mažėja kartu su stebimu vaizdu, todėl jo kampinės žymos išlieka tikslios visame 4–16x didinimo diapazone. Tai leidžia patogiai vertinti atstumą, atlikti kulkos kritimo ir vėjo poveikio korekcijas neapsiribojant vienu konkrečiu didinimo nustatymu.

Taikiklis siūlomas su dviem EBR-2C tinklelio variantais – MOA ir MRAD. Abu variantai skirti tiksliam šaudymui, tačiau naudoja skirtingas kampinių matavimų sistemas. Pasirinkus MOA versiją, bokštelių korekcijos atliekamos 0,25 MOA žingsniu, o MRAD versijoje – 0,1 MRAD žingsniu. Tai leidžia pasirinkti naudotojui įprastą reguliavimo sistemą.

XD mažos dispersijos optinis stiklas ir XR visiškai daugiasluoksnės antirefleksinės dangos padeda užtikrinti gerą vaizdo raišką, natūralų spalvų atkūrimą ir aukštą kontrastą. 44 mm objektyvas suteikia praktišką šviesos surinkimo galimybių ir optikos matmenų derinį, o 4–16x didinimo diapazonas leidžia pritaikyti vaizdą tiek platesniam stebėjimui, tiek smulkių taikinio detalių vertinimui.

Atviri taktiniai bokšteliai ir šoninis paralakso reguliavimas suteikia galimybę greitai prisitaikyti prie skirtingų šaudymo atstumų. Paralaksas reguliuojamas nuo 18,3 m iki begalybės, todėl optika tinkama tiek treniruotėms nedideliais atstumais, tiek tolimesniems taikiniams. Tvirtas aviacinio aliuminio korpusas, azoto užpildas ir sandarinimo žiedai užtikrina atsparumą vandeniui, vidiniam rasojimui bei atatrankai.

Pagrindinės savybės

• 4–16x didinimas – keturgubas didinimo diapazonas tiksliam šaudymui skirtingais atstumais.
• 44 mm objektyvas – praktiškas vaizdo ryškumo ir optikos matmenų derinys.
• FFP židinio plokštuma – tinklelio kampinės žymos išlieka tikslios naudojant bet kurį didinimą.
• EBR-2C MOA arba EBR-2C MRAD tinklelis – galimybė pasirinkti pageidaujamą kampinių matavimų sistemą.
• Stikle išgraviruotas tinklelis – patikima konstrukcija, apsaugota tarp stiklo sluoksnių.
• XD mažos dispersijos stiklas – geras vaizdo detalumas ir natūralus spalvų atkūrimas.
• XR visiškai daugiasluoksnės dangos – didina šviesos pralaidumą ir gerina vaizdo kontrastą.
• Atviri taktiniai bokšteliai – greitos vertikalios ir horizontalios korekcijos.
• Šoninis paralakso reguliavimas – nuo 18,3 m iki begalybės.
• Precision-Glide Erector System – sklandus ir tikslus didinimo keitimas.
• Precision-Force Spring System – reguliavimo mechanizmo tikslumas ir korekcijų pakartojamumas.
• 30 mm aliuminio korpusas – atsparumas vandeniui, vidiniam rasojimui ir smūgiams.

Optinė sistema ir didinimas

Vortex Diamondback Tactical 4-16x44 FFP turi 4–16x didinimo diapazoną ir 44 mm objektyvą. Ši optinė konfigūracija pritaikyta tiksliam sportiniam šaudymui, kai svarbu aiškiai matyti taikinį, vertinti jo detales ir atlikti pakartojamas korekcijas.

Naudojant 4x didinimą, lengviau surasti taikinį ir stebėti platesnę aplinką. Padidinus vaizdą iki 16x, galima geriau įžiūrėti smulkesnius taikinio elementus ir tiksliau pasirinkti taikymosi vietą didesniu atstumu.

XD (Extra-Low Dispersion) mažos dispersijos stiklo elementai padeda sumažinti spalvinius iškraipymus ir užtikrinti gerą vaizdo raišką. XR visiškai daugiasluoksnės antirefleksinės dangos mažina šviesos atspindžius ir padeda išlaikyti ryškų, kontrastingą vaizdą.

Pagrindiniai optiniai parametrai:

• Didinimas: 4–16x.
• Objektyvo skersmuo: 44 mm.
• Matymo laukas 100 m atstumu: 9–2,2 m.
• Akių atstumas: 97 mm.
• Paralakso reguliavimas: nuo 18,3 m iki begalybės.
• Optinis stiklas: XD mažos dispersijos stiklo elementai.
• Lęšių dangos: XR visiškai daugiasluoksnės antirefleksinės dangos.
• Tinklelio fokusavimas: greito fokusavimo okuliaras.

Precision-Glide Erector System mechanizmas užtikrina sklandų didinimo keitimą. Rievėtas didinimo reguliavimo žiedas leidžia patogiai pasirinkti reikiamą didinimą net ir sudėtingesnėmis naudojimo sąlygomis.

Tinklelis ir reguliavimas

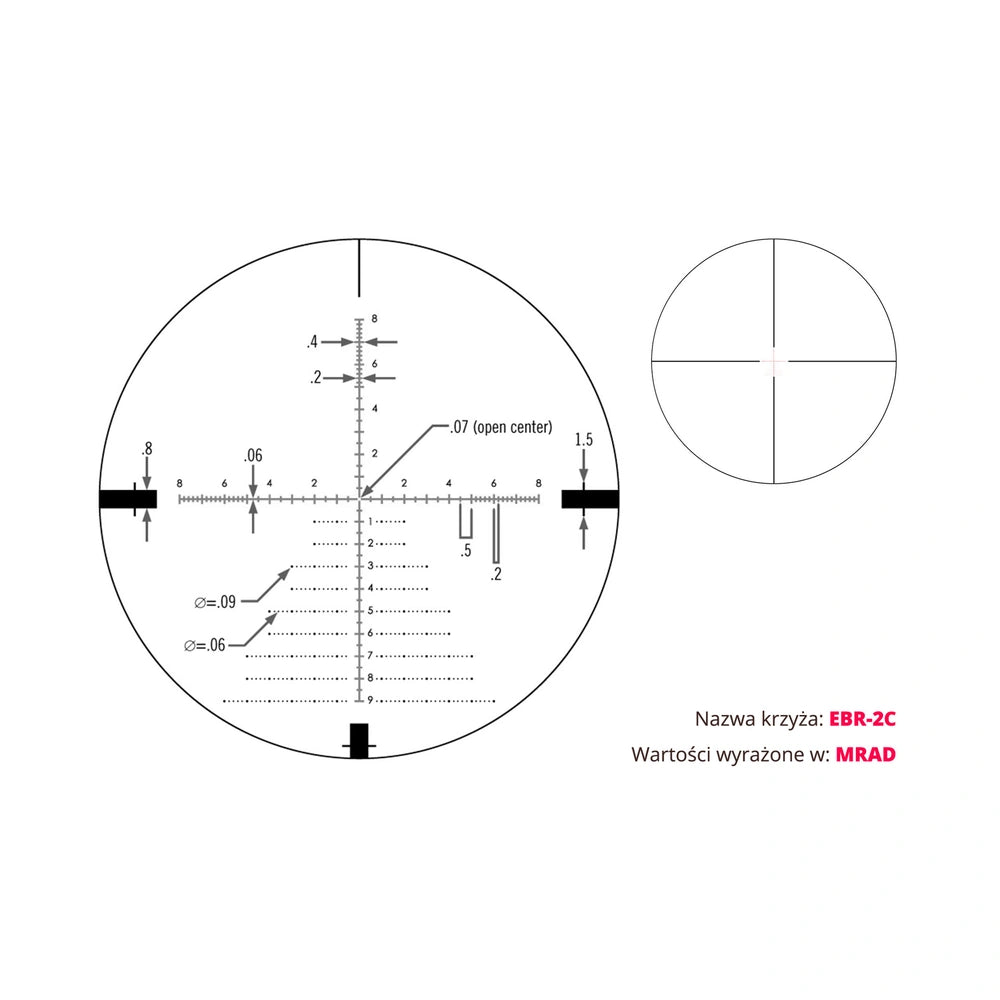

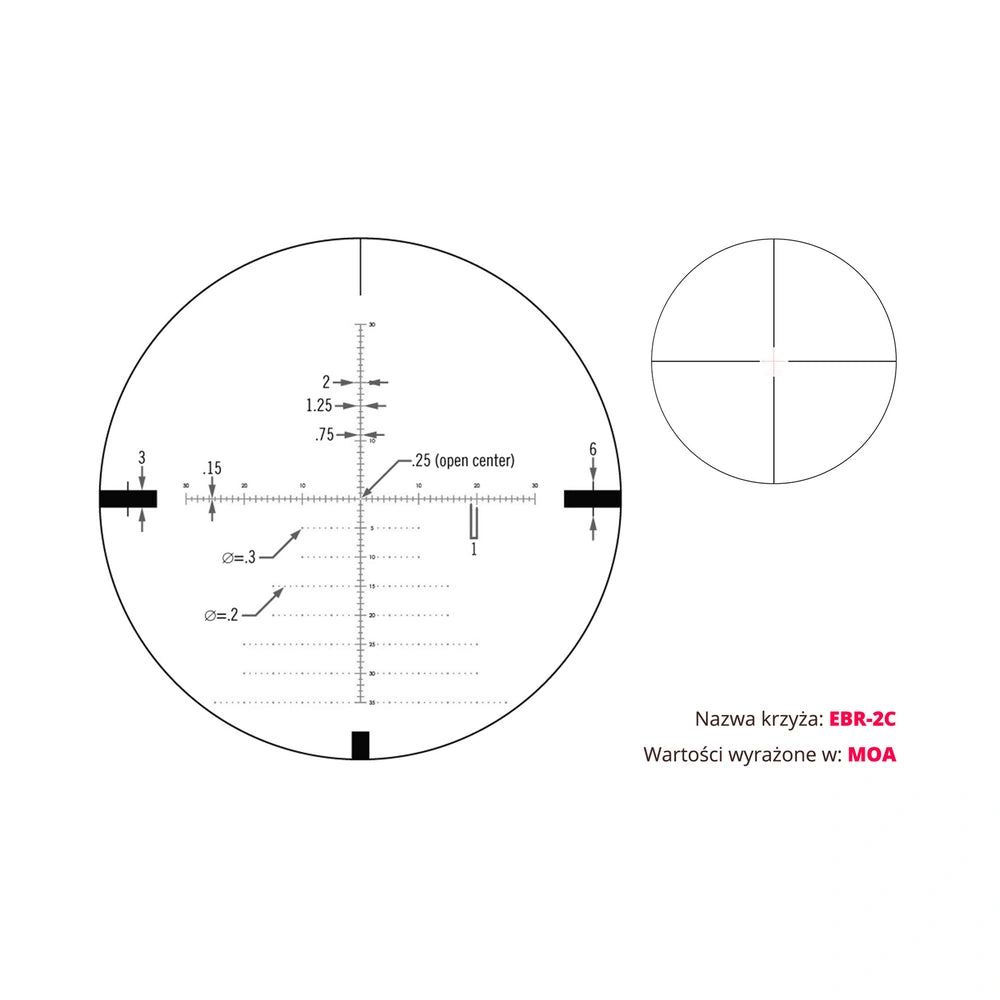

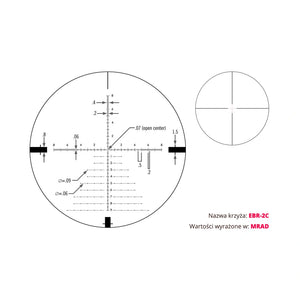

EBR-2C tinklelis

Vortex Diamondback Tactical 4-16x44 FFP naudojamas EBR-2C tinklelis, skirtas tiksliam atstumo vertinimui ir balistinėms korekcijoms.

Tinklelyje esančios kampinės žymos padeda įvertinti kulkos kritimą, vėjo poveikį ir pasirinkti tinkamą taikymosi tašką. Tai praktiška sportiniame šaudyme, kai taikiniai išdėstyti skirtingais atstumais ir svarbu greitai atlikti tikslias korekcijas.

Tinklelis išgraviruotas stikle ir apsaugotas tarp dviejų stiklo sluoksnių, todėl pasižymi tvirta ir patikima konstrukcija.

Galimi du variantai:

• EBR-2C MOA – tinklelis su MOA kampinių matavimų sistema.
• EBR-2C MRAD – tinklelis su MRAD kampinių matavimų sistema.

Abu variantai neapšviečiami.

Pirmoji židinio plokštuma (FFP)

Tinklelis įrengtas pirmojoje židinio plokštumoje, todėl keičiant didinimą jo matomas dydis keičiasi kartu su stebimu vaizdu.

Svarbiausias FFP privalumas – tinklelio kampinės žymos išlieka tikslios visame didinimo diapazone.

Tai leidžia atlikti atstumo vertinimą, kulkos kritimo ir vėjo poveikio korekcijas naudojant tiek 4x, tiek 16x ar bet kurį tarpinį didinimą.

Šoninis paralakso reguliavimas

Šiame modelyje įrengtas šoninis paralakso reguliavimo mechanizmas, leidžiantis koreguoti paralaksą pagal taikinio atstumą.

Paralakso reguliavimo diapazonas – nuo 18,3 m iki begalybės.

Tinkamai sureguliuotas paralaksas padeda sumažinti tariamą tinklelio poslinkį taikinio atžvilgiu, kuris gali atsirasti pakeitus akies padėtį už okuliaro. Tai ypač svarbu naudojant didesnį didinimą ir siekiant tikslių rezultatų.

Atviri taktiniai bokšteliai

Vortex Diamondback Tactical 4-16x44 FFP turi atvirus vertikalaus ir horizontalaus reguliavimo bokštelius, leidžiančius greitai atlikti korekcijas šaudymo metu.

Bokšteliai sukurti taip, kad reguliavimo reikšmės būtų lengvai matomos ir patogiai keičiamos.

Precision-Force Spring System mechanizmas padeda užtikrinti reguliavimo tikslumą, sklandų veikimą ir korekcijų pakartojamumą.

MOA ir MRAD reguliavimo sistemos

Reguliavimo parametrai priklauso nuo pasirinkto tinklelio varianto.

EBR-2C MOA versija:

• Vieno paspaudimo korekcija: 0,25 MOA.
• Vertikalaus reguliavimo diapazonas: 85 MOA.
• Horizontalaus reguliavimo diapazonas: 85 MOA.
• Reguliavimas per vieną pilną bokštelio apsisukimą: 15 MOA.

EBR-2C MRAD versija:

• Vieno paspaudimo korekcija: 0,1 MRAD.
• Vertikalaus reguliavimo diapazonas: 25 MRAD.
• Horizontalaus reguliavimo diapazonas: 25 MRAD.
• Reguliavimas per vieną pilną bokštelio apsisukimą: 6 MRAD.

Pasirinkus MOA arba MRAD versiją, tinklelio ir bokštelių reguliavimo sistema atitinka pasirinktus kampinius vienetus, todėl korekcijas galima atlikti nenaudojant papildomų vienetų perskaičiavimų.

Konstrukcija ir montavimas

Vortex Diamondback Tactical 4-16x44 FFP korpusas pagamintas iš vientiso aviacinio aliuminio lydinio vamzdžio, kurio skersmuo – 30 mm. Tokia konstrukcija pasižymi mechaniniu tvirtumu ir suteikia didesnį vidinių reguliavimo mechanizmų diapazoną, palyginti su mažesnio skersmens vamzdžiais.

Pagrindiniai konstrukcijos privalumai:

• Atsparumas vandeniui – sandarinimo žiedai padeda apsaugoti optinę sistemą nuo lietaus, drėgmės ir nešvarumų.
• Apsauga nuo vidinio rasojimo – azoto užpildas mažina drėgmės kondensacijos tikimybę korpuso viduje.
• Atsparumas smūgiams – aliuminio konstrukcija pritaikyta šaunamųjų ginklų atatrankai.
• Kieta matinė anoduota danga – papildoma apsauga nuo įbrėžimų, nusidėvėjimo ir korozijos.
• Atviri taktiniai bokšteliai – patogus ir greitas reguliavimas.
• Šoninis paralakso reguliavimas – lengvai pasiekiamas mechanizmas taikinio atstumui pritaikyti.
• Rievėtas didinimo žiedas – patogus didinimo keitimas.
• Greito fokusavimo okuliaras – leidžia individualiai sureguliuoti tinklelio ryškumą.

356 mm ilgis ir 655 g svoris atitinka taktinio optinio taikiklio su 30 mm vamzdžiu, FFP tinkleliu ir šoniniu paralakso reguliavimu konstrukciją.

Montuojant taikiklį būtina pasirinkti 30 mm skersmens vamzdžiui tinkamus montavimo žiedus arba laikiklį.

Techniniai duomenys

Gamintojas: Vortex Optics
Modelis: Diamondback Tactical 4-16x44 FFP EBR-2C
Didinimas: 4–16x
Objektyvo skersmuo: 44 mm
Tinklelis: EBR-2C MOA arba EBR-2C MRAD (pagal variantą)
Židinio plokštuma: FFP (pirmoji židinio plokštuma)
Tinklelio apšvietimas: Ne
Tinklelio konstrukcija: Išgraviruotas stikle
Vamzdžio skersmuo: 30 mm
Bokštelių reguliavimo vienetai: MOA arba MRAD (pagal variantą)
Vieno paspaudimo korekcija: 0,25 MOA / 0,1 MRAD
Reguliavimas per vieną bokštelio apsisukimą: 15 MOA / 6 MRAD
Vertikalaus reguliavimo diapazonas: 85 MOA / 25 MRAD
Horizontalaus reguliavimo diapazonas: 85 MOA / 25 MRAD
Bokštelių tipas: Atviri taktiniai
Paralakso reguliavimas: Šoninis, nuo 18,3 m iki begalybės
Matymo laukas 100 m atstumu: 9–2,2 m
Akių atstumas: 97 mm
Ilgis: 356 mm
Svoris: 655 g
Korpuso medžiaga: Aviacinio aliuminio lydinys
Korpuso paviršius: Kieta matinė anoduota danga
Optinis stiklas: XD mažos dispersijos stiklo elementai
Lęšių dangos: XR visiškai daugiasluoksnės antirefleksinės dangos
Didinimo reguliavimo mechanizmas: Precision-Glide Erector System
Reguliavimo mechanizmas: Precision-Force Spring System
Tinklelio fokusavimas: Greito fokusavimo okuliaras
Apsauga nuo vidinio rasojimo: Azoto užpildas
Atsparumas vandeniui: Taip
Atsparumas smūgiams: Taip
Paskirtis: Taktinis ir sportinis šaudymas, šaudymas didesniais atstumais, medžioklė
Garantija: Vortex VIP viso naudojimo laikotarpio garantija privatiems pirkėjams; ribota 5 metų garantija instituciniams ir komerciniams pirkėjams

Komplektacija

• Vortex Diamondback Tactical 4-16x44 FFP optinis taikiklis su pasirinktu EBR-2C MOA arba EBR-2C MRAD tinkleliu.
• Objektyvo ir okuliaro apsauginiai dangteliai.
• Objektyvo gaubtas nuo saulės.
• Optikos valymo šluostė.
• Gamintojo naudojimo instrukcija.
• Platintojo naudojimo instrukcija.
• Gamintojo garantijos dokumentai.
• Platintojo garantijos dokumentai.
