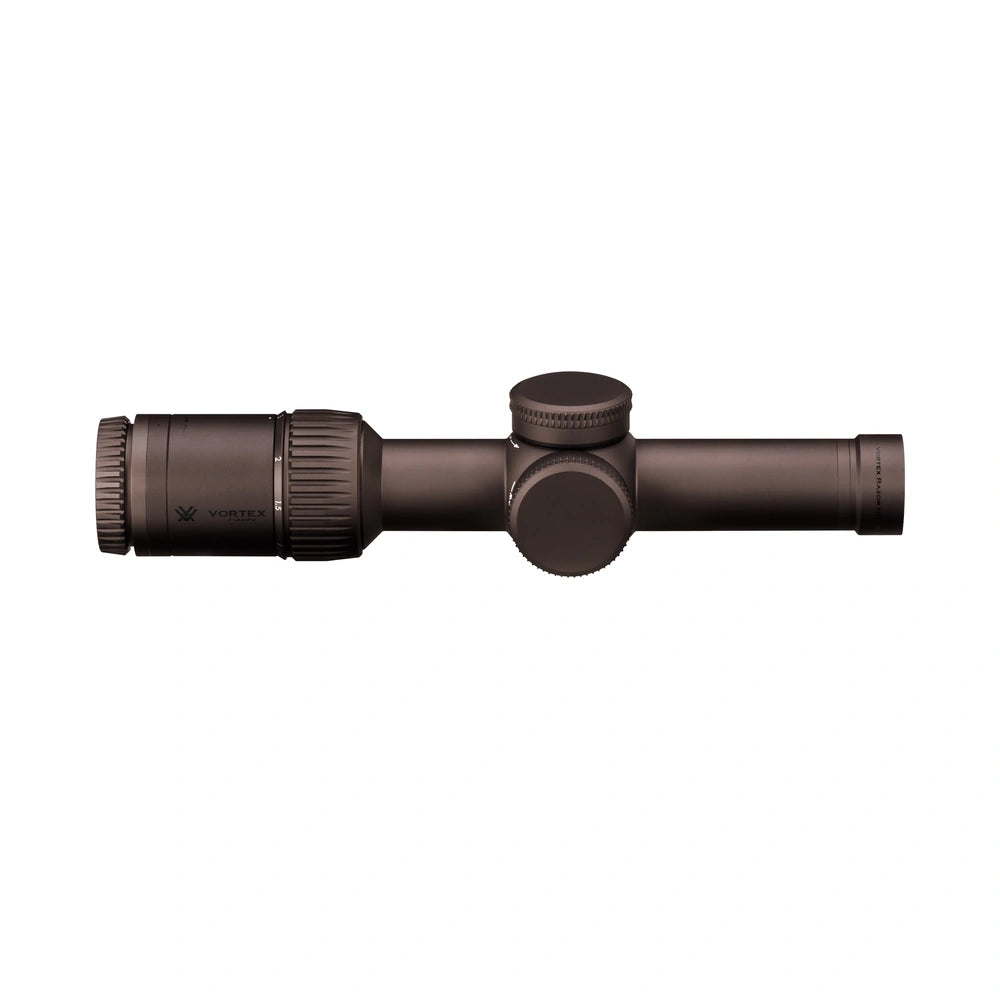

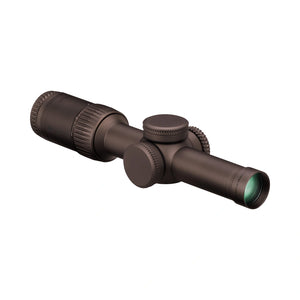

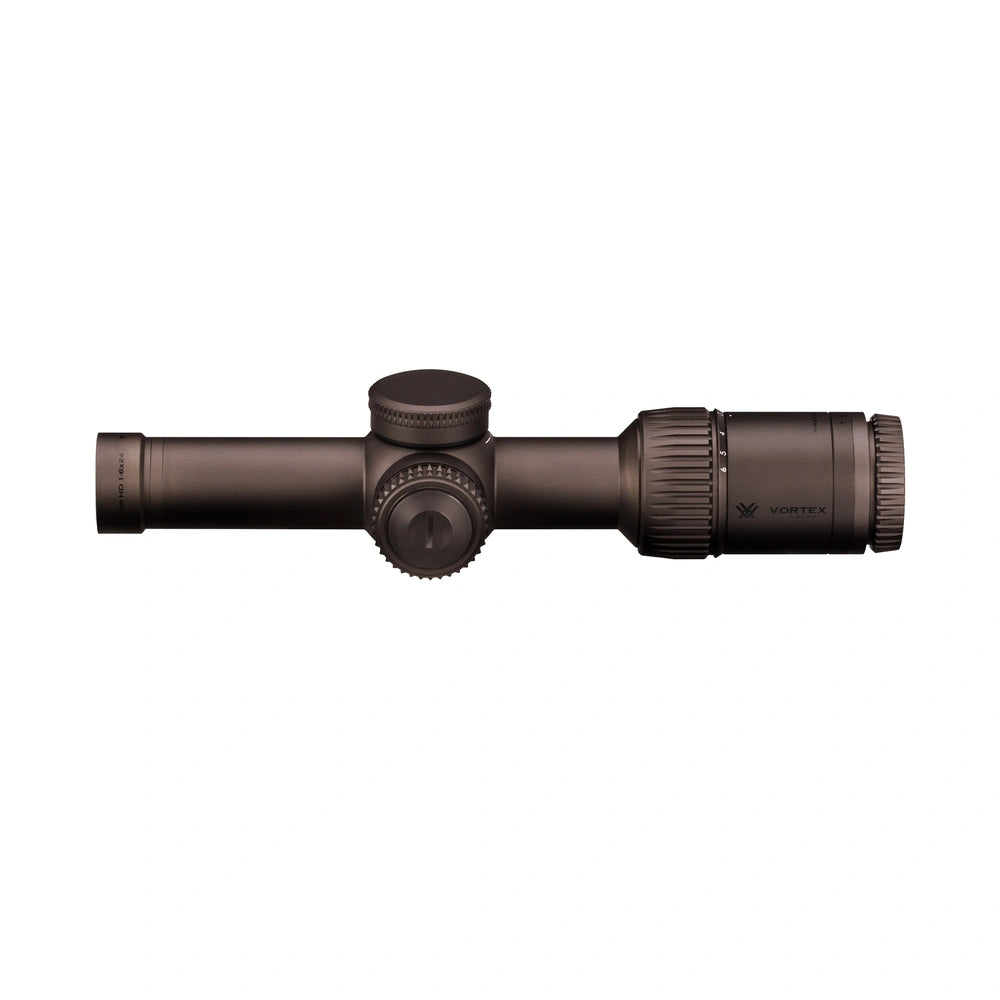

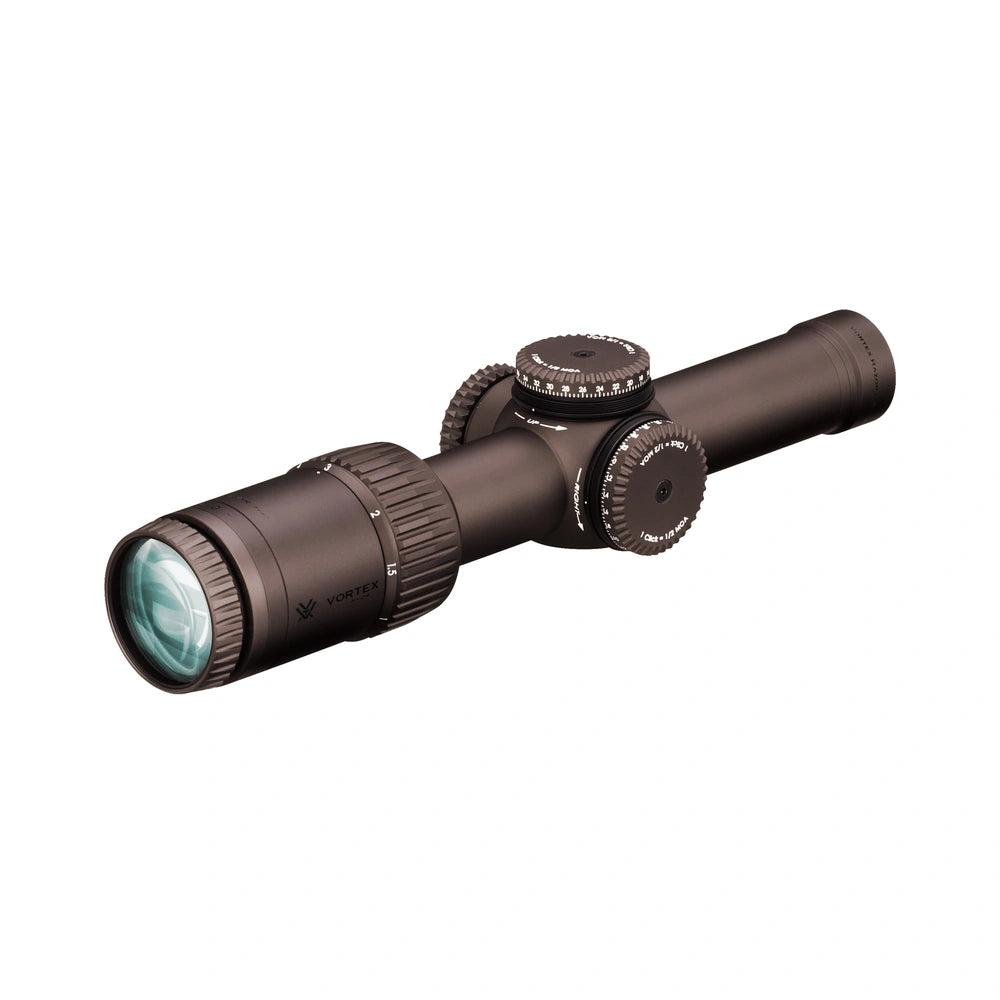

Optinis taikiklis Vortex Razor II HD-E 1-6x24 30 mm JM-1/VMR-2

Vortex Razor HD Gen II-E 1-6x24 JM-1 BDC / VMR-2 MOA / MRAD – optinis taikiklis

Vortex Razor HD Gen II-E 1-6x24 – aukščiausios klasės LPVO (Low Power Variable Optic) optinis taikiklis, sukurtas greitam ir tiksliam šaudymui trumpais bei vidutiniais atstumais. Šis modelis pasižymi 1–6x didinimu, 24 mm objektyvu, apšviečiamu tinkleliu, 30 mm skersmens vamzdžiu ir pažangia HD optine sistema. Dėl universalaus didinimo diapazono taikiklis puikiai tinka AR platformos ginklams, dinaminiam sportiniam šaudymui, medžioklei ir profesionaliam naudojimui.

Razor HD Gen II-E yra patobulinta Razor HD Gen II versija, kurios konstrukcijos svoris sumažintas daugiau kaip 100 gramų. Taikiklis sveria 610 g, todėl leidžia išlaikyti geresnį ginklo balansą ir sumažina bendrą įrangos svorį. Tai ypač svarbu dinaminio šaudymo disciplinose, kuriose reikalingas greitas taikinių perėmimas ir patogus ginklo valdymas.

Vienas svarbiausių šio modelio privalumų – HD mažos dispersijos stiklas, APO optinė sistema ir XR Plus daugiasluoksnės antirefleksinės dangos. Šių technologijų derinys padeda užtikrinti aukštą vaizdo raišką, natūralų spalvų atkūrimą, gerą kontrastą ir didelį šviesos pralaidumą. Optinė sistema pasižymi ryškiu vaizdu visame matymo lauke, todėl leidžia greitai pastebėti taikinį ir tiksliai pasirinkti taikymosi vietą.

1x didinimas leidžia naudoti taikiklį greitam šaudymui nedideliais atstumais, o 6x didinimas suteikia galimybę tiksliau įvertinti taikinį ir atlikti šūvius vidutiniais atstumais. Platus 38,4–6,8 m matymo laukas 100 m atstumu padeda išlaikyti gerą situacijos suvokimą ir greitai pereiti tarp kelių taikinių.

Vortex Razor HD Gen II-E siūlomas su trimis tinklelio variantais – JM-1 BDC MOA, VMR-2 MOA ir VMR-2 MRAD. Visi tinkleliai įrengti antrojoje židinio plokštumoje (SFP), todėl keičiant didinimą jų matomas dydis išlieka pastovus. Apšviečiamas centrinis taškas padeda greičiau surasti taikymosi vietą įvairiomis apšvietimo sąlygomis, o apšvietimo fiksavimo funkcija apsaugo pasirinktą nustatymą nuo atsitiktinio pakeitimo.

Taikiklio korpusas pagamintas iš vientiso 6061-T6 aviacinio aliuminio lydinio, pasižyminčio dideliu tvirtumu ir atsparumu atatrankai. Argono užpildas, sandarinimo žiedai ir ArmorTek apsauginė lęšių danga užtikrina patikimą veikimą įvairiomis oro sąlygomis.

Pagrindinės savybės

• 1–6x didinimas – universalus LPVO diapazonas trumpiems ir vidutiniams šaudymo atstumams.
• 24 mm objektyvas – kompaktiška optinė sistema, pritaikyta greitam taikinių perėmimui.
• HD mažos dispersijos stiklas – aukšta vaizdo raiška, kontrastas ir natūralus spalvų atkūrimas.
• APO optinė sistema – padeda sumažinti chromatines aberacijas ir pagerinti vaizdo kokybę.
• XR Plus antirefleksinės dangos – didina šviesos pralaidumą ir vaizdo ryškumą.
• JM-1 BDC MOA / VMR-2 MOA / VMR-2 MRAD tinkleliai – trys variantai skirtingiems šaudymo poreikiams.
• SFP židinio plokštuma – matomas tinklelio dydis išlieka pastovus keičiant didinimą.
• Apšviečiamas centrinis taškas – greitesnis taikymasis įvairiomis apšvietimo sąlygomis.
• Apšvietimo fiksavimo funkcija – apsauga nuo atsitiktinio ryškumo nustatymo pakeitimo.
• Uždengti reguliavimo bokšteliai – patikima apsauga nuo atsitiktinių korekcijų.
• ArmorTek ir Plasma Tech technologijos – papildoma išorinių lęšių ir jų dangų apsauga.
• 610 g svoris – lengvesnė Razor HD Gen II konstrukcija, pritaikyta aktyviam naudojimui.

Optinė sistema ir didinimas

Vortex Razor HD Gen II-E 1-6x24 turi 1–6x didinimo diapazoną ir 24 mm objektyvą. Ši optinė konfigūracija sukurta greitam šaudymui, kai svarbu suderinti platų matymo lauką, gerą vaizdo kokybę ir tikslų taikymąsi.

Naudojant 1x didinimą, galima greitai surasti taikinį ir išlaikyti platų aplinkos matymo lauką. Tai ypač naudinga dinaminio sportinio šaudymo disciplinose ir kitose situacijose, kuriose svarbus greitas taikinių perėmimas.

Padidinus vaizdą iki 6x, galima aiškiau įžiūrėti smulkesnes taikinio detales ir tiksliau pasirinkti taikymosi vietą vidutiniu atstumu.

HD mažos dispersijos stiklo elementai padeda sumažinti spalvinius iškraipymus ir užtikrinti aukštą vaizdo raišką. APO optinė sistema papildomai gerina spalvų atkūrimą, tiksliau fokusuodama skirtingų bangos ilgių šviesą.

XR Plus daugiasluoksnės antirefleksinės dangos mažina nepageidaujamus šviesos atspindžius ir padeda išlaikyti ryškų, kontrastingą vaizdą net esant sudėtingesnėms apšvietimo sąlygoms.

Pagrindiniai optiniai parametrai:

• Didinimas: 1–6x.
• Objektyvo skersmuo: 24 mm.
• Matymo laukas 100 m atstumu: 38,4–6,8 m.
• Akių atstumas: 102 mm.
• Paralakso nustatymas: fiksuotas, 91,4 m.
• Optinis stiklas: HD mažos dispersijos stiklo elementai.
• Optinė sistema: APO.
• Lęšių dangos: XR Plus daugiasluoksnės antirefleksinės dangos.
• Išorinių lęšių apsauga: ArmorTek ir Plasma Tech technologijos.

102 mm akių atstumas leidžia patogiai stebėti vaizdą ir padeda išlaikyti saugų atstumą tarp akies bei okuliaro.

Tinklelis ir reguliavimas

JM-1 BDC MOA / VMR-2 MOA / VMR-2 MRAD tinkleliai

Vortex Razor HD Gen II-E 1-6x24 siūlomas su trimis tinklelio variantais:

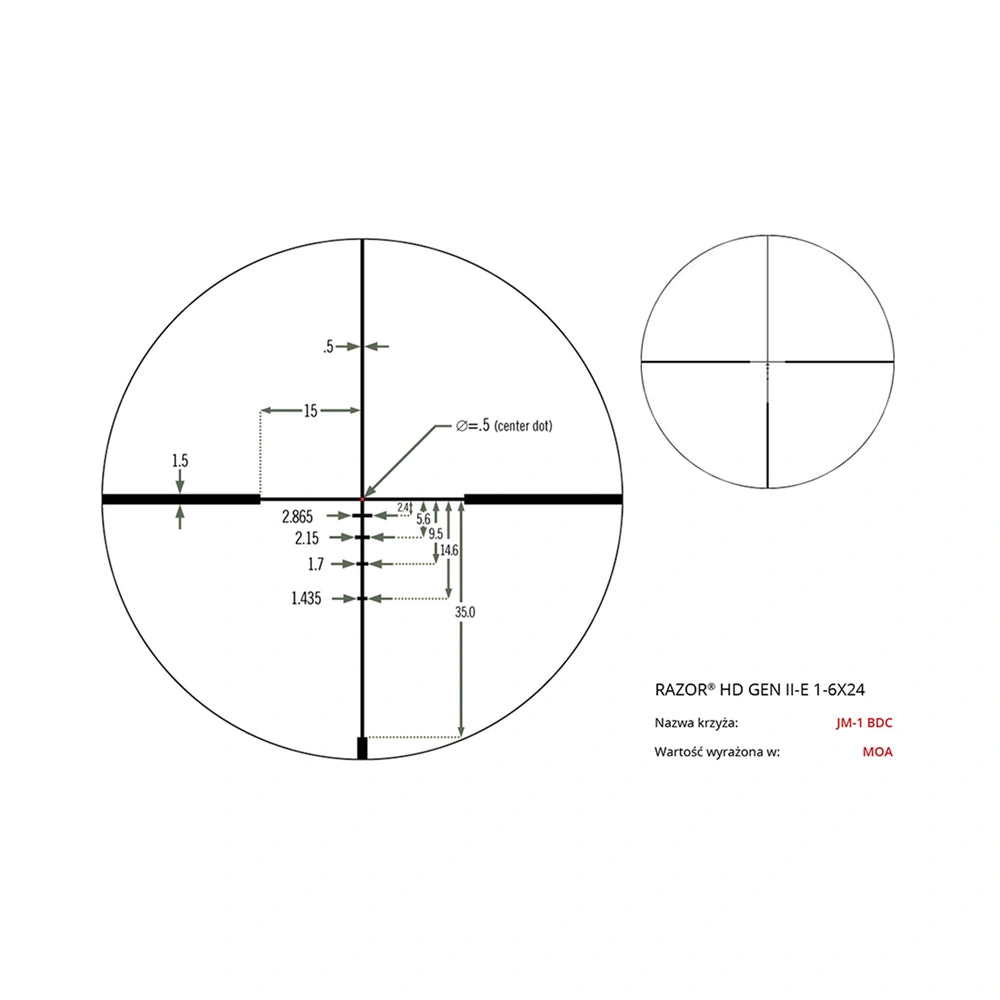

• JM-1 BDC MOA – tinklelis su balistinėmis žymomis, skirtomis kulkos kritimo kompensavimui.

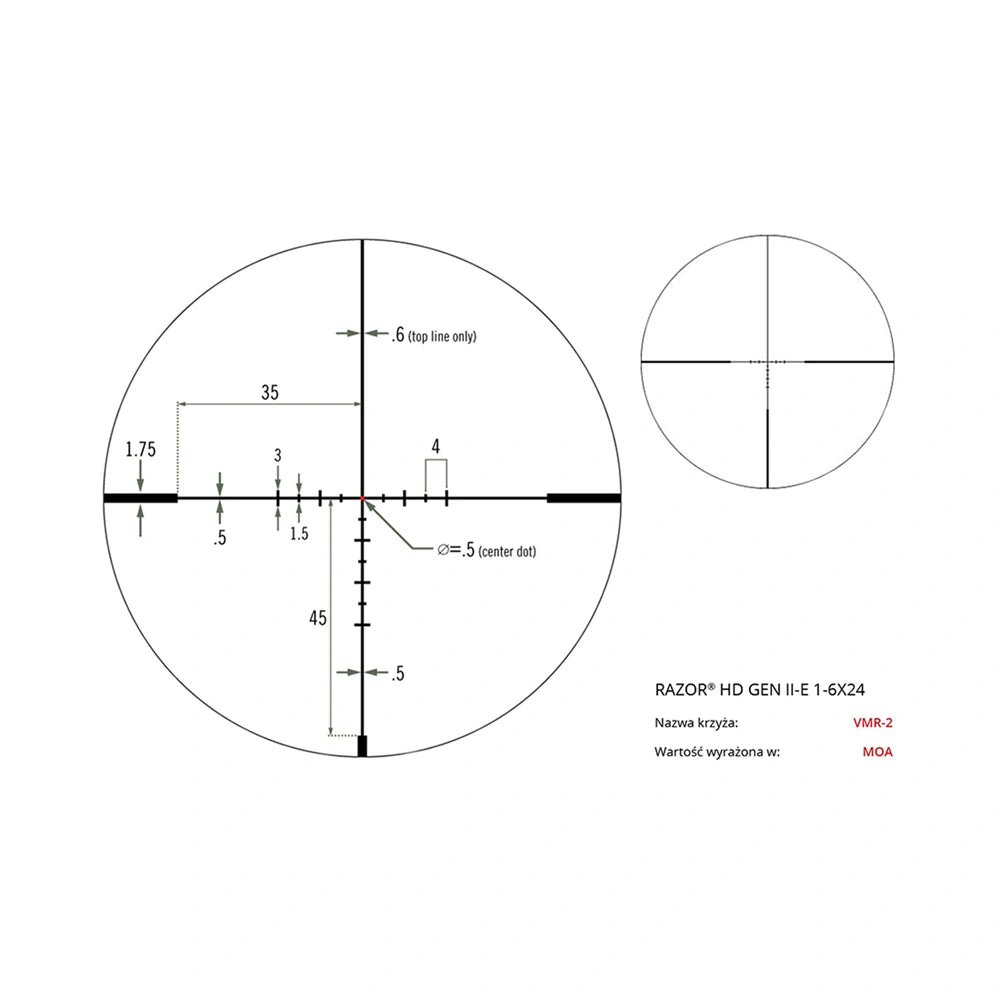

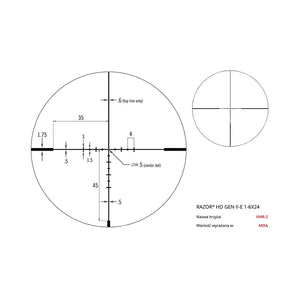

• VMR-2 MOA – tinklelis su MOA kampinių matavimų sistema.

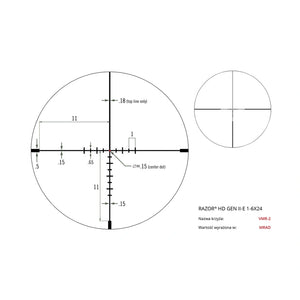

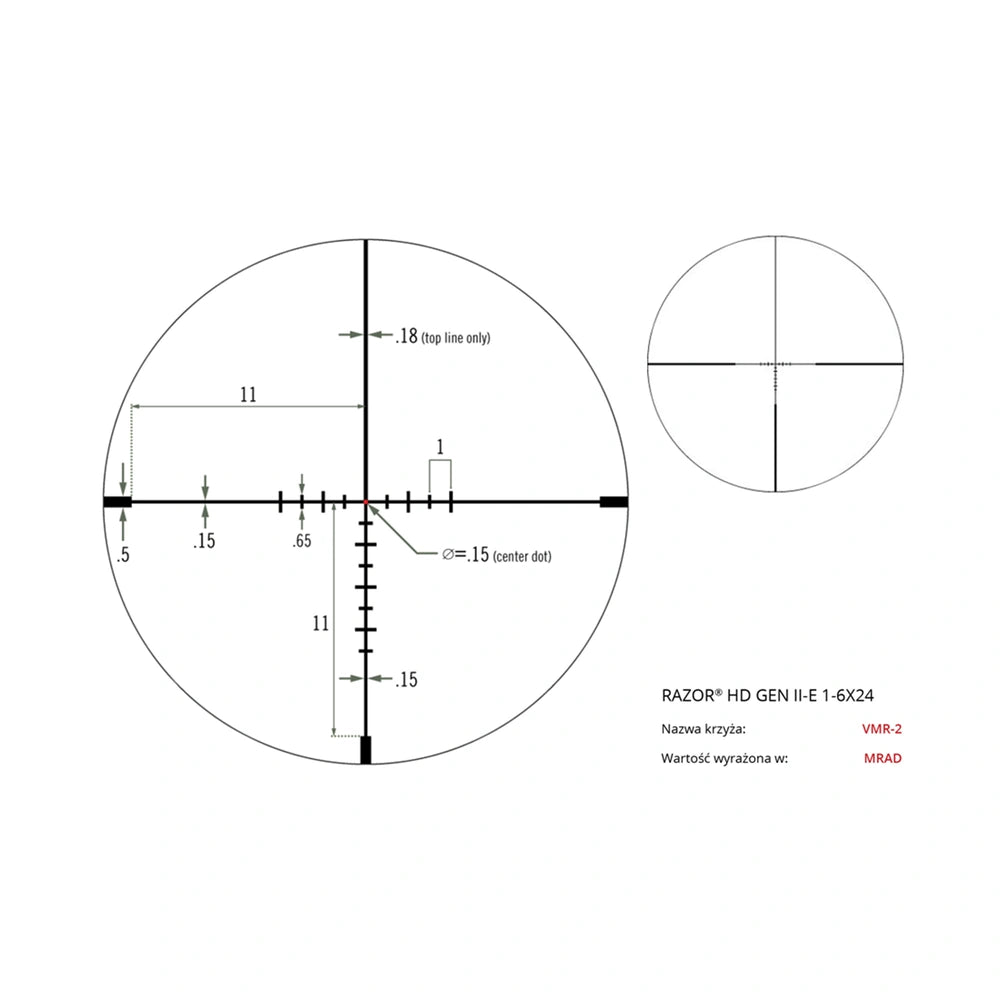

• VMR-2 MRAD – tinklelis su MRAD kampinių matavimų sistema.

Visi variantai pritaikyti greitam taikymuisi ir tikslioms korekcijoms.

Antroji židinio plokštuma (SFP)

Tinklelis įrengtas antrojoje židinio plokštumoje, todėl keičiant didinimą jo matomas dydis išlieka pastovus.

Tai ypač naudinga LPVO optiniuose taikikliuose, nes tinklelis išlieka aiškiai matomas tiek naudojant 1x, tiek 6x didinimą.

Svarbu atkreipti dėmesį, kad SFP tinklelio kampinių žymų reikšmės priklauso nuo pasirinkto didinimo. Atliekant tikslias balistines korekcijas pagal tinklelio žymas būtina vadovautis gamintojo nurodytu kalibravimo didinimu.

Apšviečiamas centrinis taškas

Visi trys tinklelio variantai turi apšviečiamą centrinį tašką, kuris padeda greičiau surasti taikymosi vietą įvairiomis apšvietimo sąlygomis.

Apšvietimas ypač naudingas dinaminio šaudymo metu, kai reikia greitai pereiti tarp skirtingų taikinių.

Apšvietimo fiksavimo funkcija leidžia išlaikyti pasirinktą ryškumo nustatymą ir sumažina atsitiktinio reguliavimo riziką.

Fiksuotas paralaksas

Vortex Razor HD Gen II-E 1-6x24 turi gamykloje nustatytą paralaksą 91,4 m atstumu.

Atskiras paralakso reguliavimo mechanizmas šiame modelyje nenumatytas.

Toks sprendimas leidžia išlaikyti kompaktiškesnę konstrukciją ir paprastesnį naudojimą, o tai ypač praktiška LPVO optiniuose taikikliuose.

Uždengti reguliavimo bokšteliai

Taikiklis turi uždengtus vertikalaus ir horizontalaus reguliavimo bokštelius, kurie leidžia atlikti tikslias korekcijas ir apsaugo nustatymus nuo atsitiktinio pakeitimo.

Reguliavimo parametrai priklauso nuo pasirinkto varianto.

MOA versijos:

• Vieno paspaudimo korekcija: 0,5 MOA.
• Vertikalaus reguliavimo diapazonas: 150 MOA.
• Horizontalaus reguliavimo diapazonas: 150 MOA.
• Reguliavimas per vieną pilną bokštelio apsisukimą: 50 MOA.

MRAD versija:

• Vieno paspaudimo korekcija: 0,2 MRAD.
• Vertikalaus reguliavimo diapazonas: 43 MRAD.
• Horizontalaus reguliavimo diapazonas: 43 MRAD.
• Reguliavimas per vieną pilną bokštelio apsisukimą: 20 MRAD.

Vidiniai reguliavimo mechanizmai

Vortex Razor HD Gen II-E naudojama pažangi vidinė reguliavimo sistema, užtikrinanti sklandų ir pakartojamą veikimą.

Friction Reduction System mažina vidinių mechanizmų trintį ir padeda išlaikyti reguliavimo tikslumą.

Single Spring spyruoklinė sistema stabilizuoja optinius reguliavimo mechanizmus.

Erector Tube System užtikrina sklandų didinimo keitimą ir patikimą optinių elementų veikimą.

Konstrukcija ir montavimas

Vortex Razor HD Gen II-E 1-6x24 korpusas pagamintas iš vientiso 6061-T6 aviacinio aliuminio lydinio vamzdžio, kurio skersmuo – 30 mm.

Vientisa konstrukcija užtikrina mechaninį tvirtumą, stabilų optinių elementų išdėstymą ir atsparumą intensyviam naudojimui.

Pagrindiniai konstrukcijos privalumai:

• Atsparumas vandeniui – sandarinimo žiedai apsaugo optinę sistemą nuo drėgmės ir nešvarumų.
• Apsauga nuo vidinio rasojimo – argono užpildas padeda išvengti drėgmės kondensacijos korpuso viduje.
• Atsparumas smūgiams – konstrukcija pritaikyta atatrankai ir mechaniniam poveikiui.
• 6061-T6 aviacinis aliuminis – tvirta ir mechaniškai atspari konstrukcija.
• Kieta matinė anoduota danga – papildoma apsauga nuo įbrėžimų, nusidėvėjimo ir korozijos.
• ArmorTek apsauginė danga – saugo išorinius lęšius nuo įbrėžimų, alyvos ir nešvarumų.
• Plasma Tech technologija – padeda padidinti optinių dangų patvarumą.
• Uždengti reguliavimo bokšteliai – apsauga nuo atsitiktinių korekcijų.
• Greito fokusavimo okuliaras – leidžia greitai sureguliuoti tinklelio ryškumą.

265 mm ilgis ir 610 g svoris leidžia išlaikyti kompaktišką ir gerai subalansuotą ginklo komplektaciją.

Montuojant taikiklį būtina pasirinkti 30 mm skersmens vamzdžiui tinkamus montavimo žiedus arba laikiklį.

Techniniai duomenys

Gamintojas: Vortex Optics
Modelis: Razor HD Gen II-E 1-6x24
Didinimas: 1–6x
Objektyvo skersmuo: 24 mm
Tinklelis: JM-1 BDC MOA / VMR-2 MOA / VMR-2 MRAD (pagal variantą)
Židinio plokštuma: SFP (antroji židinio plokštuma)
Tinklelio apšvietimas: Taip, apšviečiamas centrinis taškas
Apšvietimo fiksavimas: Taip
Vamzdžio skersmuo: 30 mm
Bokštelių reguliavimo vienetai: MOA arba MRAD (pagal variantą)
Vieno paspaudimo korekcija: 0,5 MOA / 0,2 MRAD
Reguliavimas per vieną bokštelio apsisukimą: 50 MOA / 20 MRAD
Vertikalaus reguliavimo diapazonas: 150 MOA / 43 MRAD
Horizontalaus reguliavimo diapazonas: 150 MOA / 43 MRAD
Bokštelių tipas: Uždengti
Paralakso reguliavimas: Ne, fiksuotas 91,4 m atstumu
Matymo laukas 100 m atstumu: 38,4–6,8 m
Akių atstumas: 102 mm
Ilgis: 265 mm
Svoris: 610 g
Korpuso medžiaga: 6061-T6 aviacinio aliuminio lydinys
Korpuso paviršius: Kieta matinė anoduota danga
Optinis stiklas: HD mažos dispersijos stiklo elementai
Optinė sistema: APO
Lęšių dangos: XR Plus daugiasluoksnės antirefleksinės dangos
Išorinių lęšių apsauga: ArmorTek, Plasma Tech
Apsauga nuo vidinio rasojimo: Argono užpildas
Atsparumas vandeniui: Taip
Atsparumas smūgiams: Taip
Paskirtis: Dinaminis sportinis šaudymas, AR platformos ginklai, medžioklė, šaudymas trumpais ir vidutiniais atstumais
Garantija: Vortex VIP viso naudojimo laikotarpio garantija privatiems pirkėjams; ribota 5 metų garantija instituciniams ir komerciniams pirkėjams

Komplektacija

• Vortex Razor HD Gen II-E 1-6x24 optinis taikiklis su pasirinktu tinkleliu.
• Baterija tinklelio apšvietimui.
• Optikos valymo šluostė.
• Gamintojo naudojimo instrukcija.
