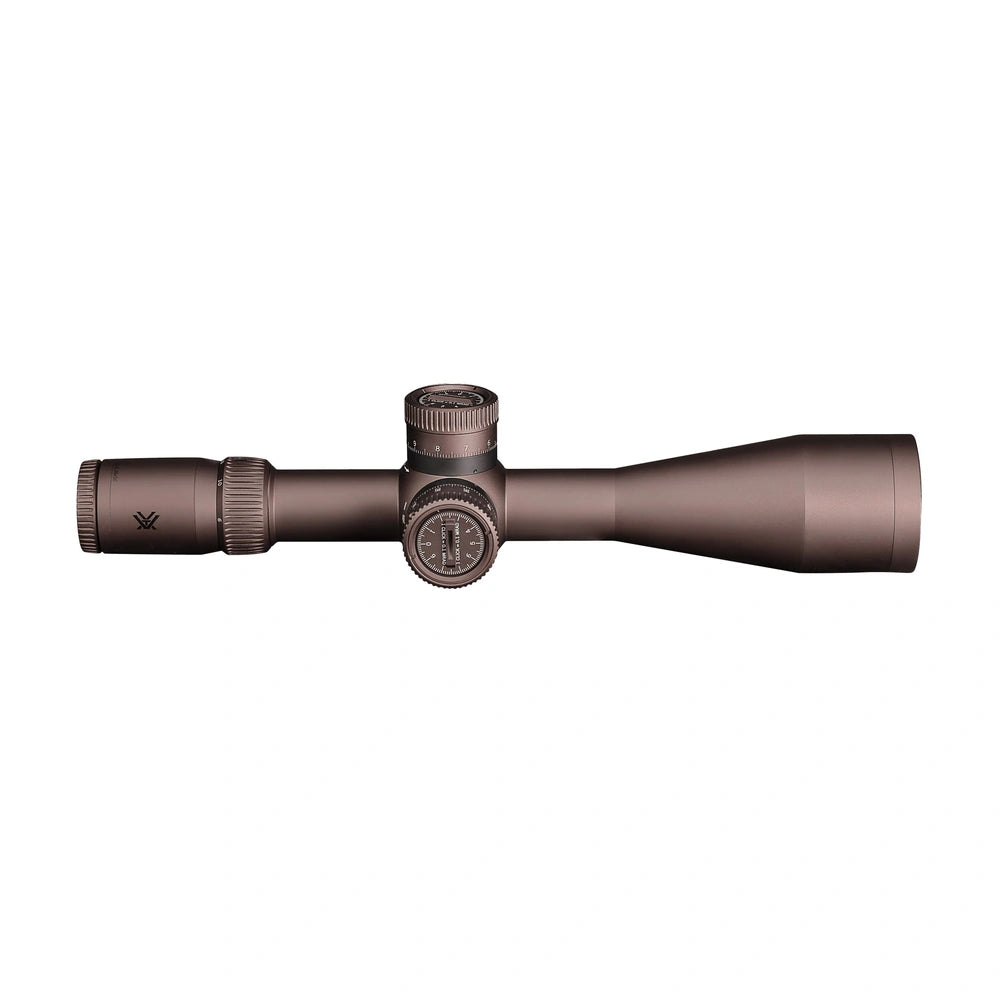

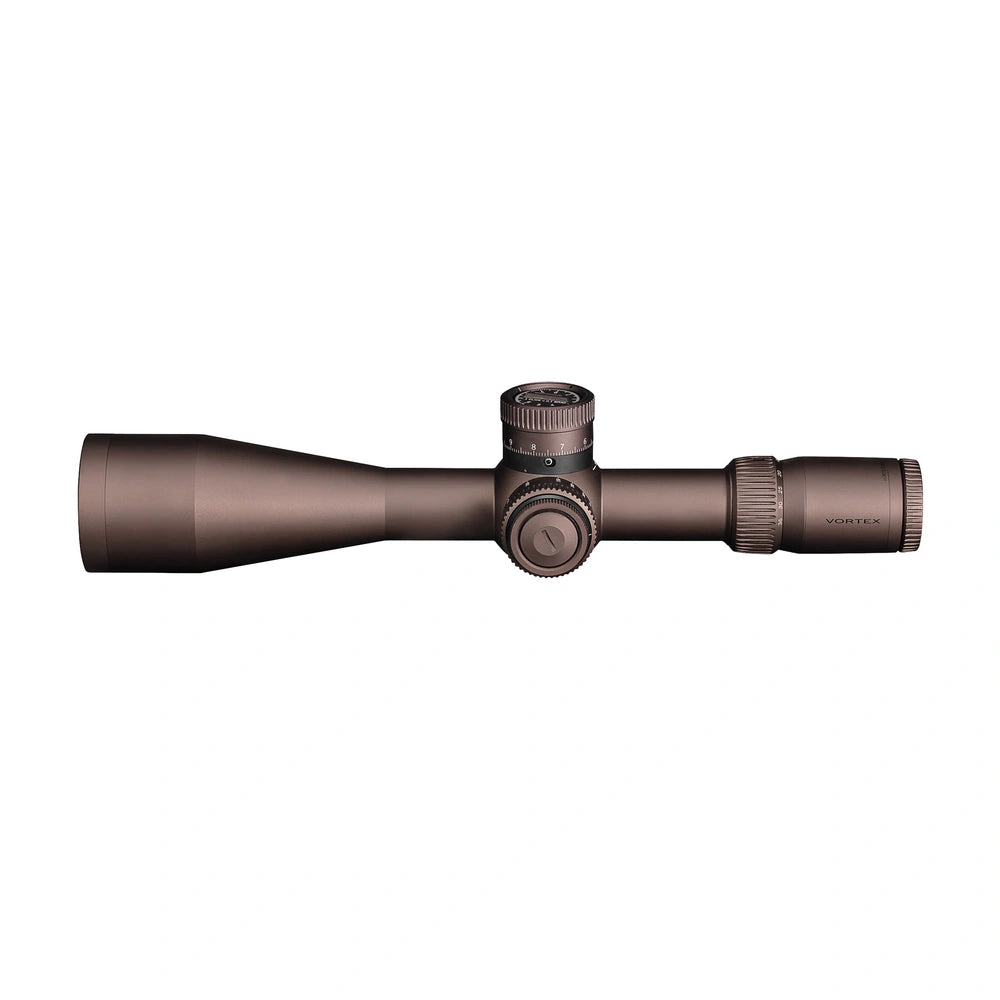

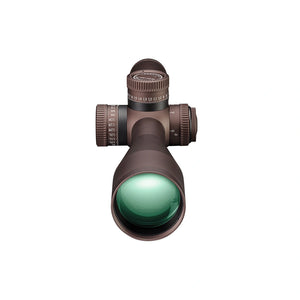

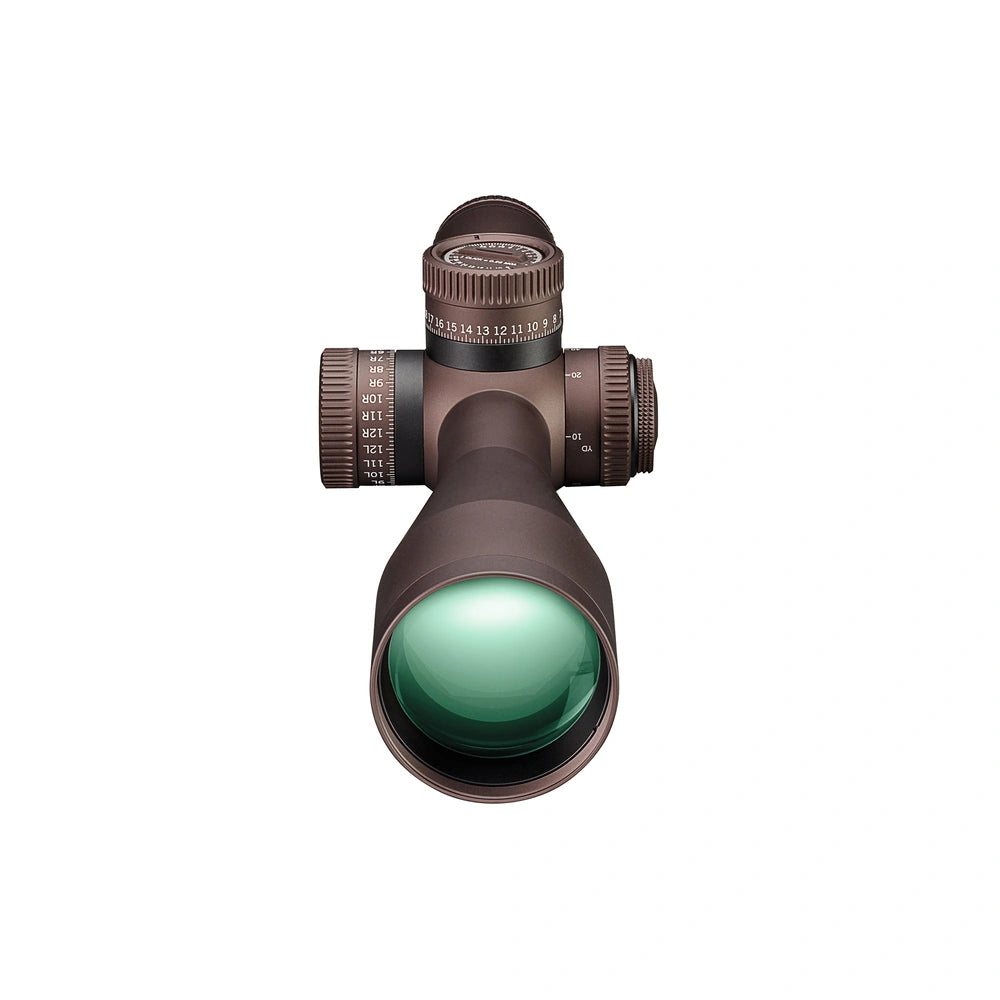

Vortex Razor HD Gen III 6–36x56 FFP EBR-7D / VMR-5 MOA / MRAD – optinis taikiklis

Pagrindinis aprašymas

Vortex Razor HD Gen III 6–36x56 FFP – profesionalios klasės taktinis ir sportinis optinis taikiklis, sukurtas preciziškam šaudymui dideliais atstumais, „Long Range“ disciplinoms ir PRS varžyboms. Šis modelis sujungia 6–36x didinimą, 56 mm objektyvą, pirmosios židinio plokštumos (FFP) tinklelį, pažangią HD optinę sistemą ir 34 mm skersmens vamzdį. Didelis didinimo diapazonas, tikslūs reguliavimo mechanizmai ir itin tvirta konstrukcija leidžia patikimai naudoti taikiklį sudėtingomis šaudymo sąlygomis.

Vienas svarbiausių šio modelio privalumų – Razor HD optinė sistema su aukštos kokybės HD stiklu ir XR Plus daugiasluoksnėmis antirefleksinėmis dangomis. Šių technologijų derinys padeda užtikrinti aukštą vaizdo raišką, natūralų spalvų atkūrimą, puikų kontrastą ir didelį šviesos pralaidumą. Net naudojant didelį didinimą galima aiškiai stebėti smulkias taikinio detales.

6x didinimas leidžia lengviau surasti taikinį ir stebėti platesnę aplinką, o 36x didinimas suteikia galimybę itin tiksliai įvertinti smulkias detales dideliais atstumais. 7,1–1,2 m matymo laukas 100 m atstumu leidžia išlaikyti gerą situacijos suvokimą ir tiksliai kontroliuoti taikymosi procesą.

Vortex Razor HD Gen III 6–36x56 siūlomas su dviem skirtingais tinkleliais – EBR-7D ir VMR-5, kuriuos galima pasirinkti su MOA arba MRAD kampinių matavimų sistema. EBR-7D skirtas pažangioms balistinėms korekcijoms ir sudėtingam šaudymui dideliais atstumais, o VMR-5 pasižymi minimalistiniu dizainu, apšviečiamu centriniu tašku ir mažiau uždengiamu taikinio vaizdu.

Abu tinkleliai įrengti pirmojoje židinio plokštumoje (FFP), todėl jų kampinės žymos išlieka tikslios visame didinimo diapazone. Reguliuojamas tinklelio apšvietimas padeda aiškiau matyti taikymosi žymas įvairiomis apšvietimo sąlygomis.

Vienas svarbiausių konstrukcinių privalumų – L-Tec+™ Zero System. Ši sistema leidžia tiksliai nustatyti nulinę padėtį, užfiksuoti ją ir greitai grįžti prie pradinių nustatymų po atliktų korekcijų. Bokštelių apsisukimų indikatorius leidžia lengvai kontroliuoti reguliavimo padėtį, o nulinę padėtį galima nustatyti net tarp įprastų paspaudimų.

Taikiklio korpusas pagamintas iš tvirto aviacinio aliuminio lydinio, o 34 mm vamzdis suteikia platų vertikalaus ir horizontalaus reguliavimo diapazoną. Stealth Shadow matinė danga, ArmorTek apsauginė lęšių danga, argono užpildas ir IPX7 atsparumo vandeniui klasė užtikrina patikimą veikimą įvairiomis oro sąlygomis.

Pagrindinės savybės

• 6–36x didinimas – platus diapazonas preciziškam šaudymui dideliais atstumais.
• 56 mm objektyvas – didelis šviesos surinkimo plotas ir detalus vaizdas.
• Razor HD optinė sistema – aukšta vaizdo raiška, kontrastas ir natūralus spalvų atkūrimas.
• XR Plus antirefleksinės dangos – didina šviesos pralaidumą ir vaizdo ryškumą.
• EBR-7D arba VMR-5 tinklelis – du skirtingi variantai preciziškam šaudymui.
• MOA arba MRAD reguliavimo sistema – galimybė pasirinkti tinkamiausią kampinių matavimų sistemą.
• FFP židinio plokštuma – tinklelio kampinės reikšmės išlieka tikslios visame didinimo diapazone.
• Reguliuojamas tinklelio apšvietimas – patogesnis taikymasis įvairiomis apšvietimo sąlygomis.
• L-Tec+™ Zero System – tikslus nulinės padėties nustatymas ir patikimas grįžimas prie jos.
• Šoninis paralakso reguliavimas – nuo 9,1 m iki begalybės.
• 34 mm aliuminio korpusas – didelis mechaninis tvirtumas ir platus reguliavimo diapazonas.
• IPX7 atsparumas vandeniui – patikima apsauga nuo drėgmės ir trumpalaikio panardinimo.

Optinė sistema ir didinimas

Vortex Razor HD Gen III 6–36x56 turi 6–36x didinimo diapazoną ir 56 mm objektyvą. Ši optinė konfigūracija sukurta preciziškam šaudymui, kai svarbu aiškiai matyti smulkias taikinio detales ir atlikti tikslias korekcijas dideliais atstumais.

Naudojant 6x didinimą, lengviau surasti taikinį ir stebėti platesnę aplinką. Tai ypač naudinga praktinio šaudymo disciplinose, kuriose reikia greitai pereiti tarp skirtingų taikinių.

Padidinus vaizdą iki 36x, galima itin tiksliai įžiūrėti smulkias taikinio detales ir pasirinkti taikymosi vietą dideliais atstumais.

Razor HD optinė sistema pasižymi aukšta vaizdo raiška, geru kontrastu ir natūraliu spalvų atkūrimu. Aukštos kokybės HD stiklo elementai padeda sumažinti spalvinius iškraipymus ir užtikrinti detalų vaizdą.

XR Plus daugiasluoksnės antirefleksinės dangos mažina nepageidaujamus šviesos atspindžius ir padeda išlaikyti ryškų, kontrastingą vaizdą net esant sudėtingesnėms apšvietimo sąlygoms.

Pagrindiniai optiniai parametrai:

• Didinimas: 6–36x.
• Objektyvo skersmuo: 56 mm.
• Matymo laukas 100 m atstumu: 7,1–1,2 m.
• Akių atstumas: 89 mm.
• Paralakso reguliavimas: nuo 9,1 m iki begalybės.
• Optinė sistema: Razor HD.
• Lęšių dangos: XR Plus daugiasluoksnės antirefleksinės dangos.
• Išorinių lęšių apsauga: ArmorTek.

89 mm akių atstumas leidžia patogiai stebėti vaizdą ir padeda išlaikyti atstumą tarp akies bei okuliaro.

Tinklelis ir reguliavimas

EBR-7D / VMR-5 tinkleliai

Vortex Razor HD Gen III 6–36x56 siūlomas su keturiais tinklelio variantais:

• EBR-7D MOA – pažangus tinklelis su MOA kampinių matavimų sistema.
• EBR-7D MRAD – pažangus tinklelis su MRAD kampinių matavimų sistema.
• VMR-5 MOA – minimalistinis tinklelis su MOA kampinėmis žymomis.
• VMR-5 MRAD – minimalistinis tinklelis su MRAD kampinėmis žymomis.

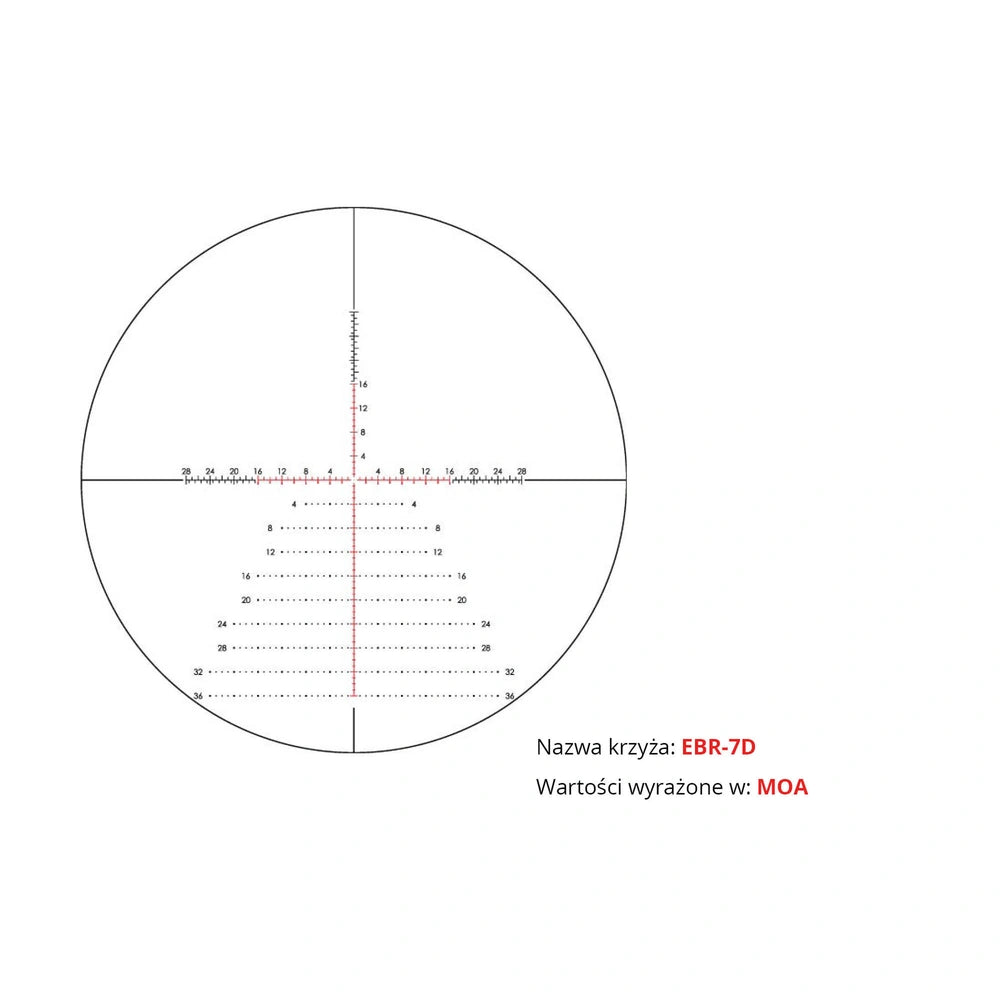

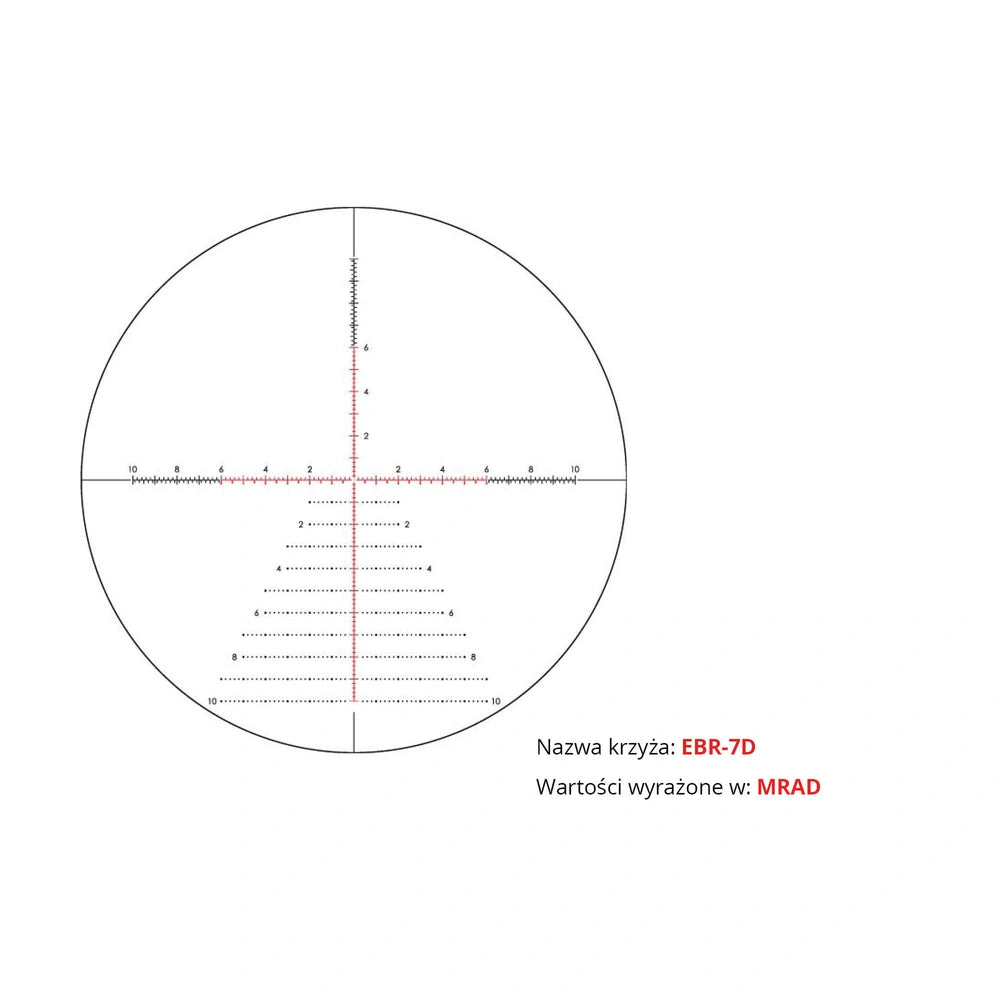

EBR-7D tinklelis skirtas patyrusiems „Long Range“ ir PRS šauliams. Jis turi išsamią kampinių žymų sistemą, leidžiančią greitai atlikti kulkos kritimo ir vėjo poveikio korekcijas.

VMR-5 tinklelis pasižymi minimalistiniu dizainu, apšviečiamu centriniu tašku ir subtiliomis kampinėmis žymomis. Toks sprendimas leidžia išlaikyti aiškesnį taikinio vaizdą ir tiksliai pasirinkti taikymosi vietą.

Pirmoji židinio plokštuma (FFP)

Abu tinkleliai įrengti pirmojoje židinio plokštumoje, todėl keičiant didinimą jų matomas dydis keičiasi kartu su stebimu vaizdu.

Svarbiausias FFP privalumas – tinklelio kampinės žymos išlieka tikslios visame didinimo diapazone.

Tai leidžia atlikti atstumo vertinimą, kulkos kritimo ir vėjo poveikio korekcijas naudojant tiek 6x, tiek 36x ar bet kurį tarpinį didinimą.

Reguliuojamas tinklelio apšvietimas

Taikiklis turi reguliuojamą tinklelio apšvietimą, leidžiantį pritaikyti matomumą prie skirtingų apšvietimo sąlygų.

Apšvietimas padeda geriau matyti taikymosi žymas esant prastesniam apšvietimui arba sudėtingam fonui.

Apšvietimo valdiklio fiksavimo funkcija padeda apsaugoti pasirinktą nustatymą nuo atsitiktinio pakeitimo.

Šoninis paralakso reguliavimas

Šiame modelyje įrengtas šoninis paralakso reguliavimo mechanizmas, leidžiantis tiksliai pritaikyti optinę sistemą prie taikinio atstumo.

Paralakso reguliavimo diapazonas – nuo 9,1 m iki begalybės.

Tinkamai sureguliuotas paralaksas padeda sumažinti tariamą tinklelio poslinkį taikinio atžvilgiu, kuris gali atsirasti pakeitus akies padėtį už okuliaro.

Tai ypač svarbu naudojant didelį didinimą ir siekiant maksimalaus tikslumo.

L-Tec+™ Zero System

Vortex Razor HD Gen III turi pažangią L-Tec+™ Zero System nulinės padėties nustatymo sistemą.

Ši technologija leidžia tiksliai nustatyti nulinę padėtį, užfiksuoti ją ir patikimai grįžti prie pradinių nustatymų po atliktų korekcijų.

Svarbus šios sistemos privalumas – galimybė nustatyti nulinę padėtį tarp įprastų bokštelio paspaudimų, todėl prišaudymą galima atlikti itin tiksliai.

Bokštelių apsisukimų indikatorius leidžia greitai nustatyti dabartinę reguliavimo padėtį.

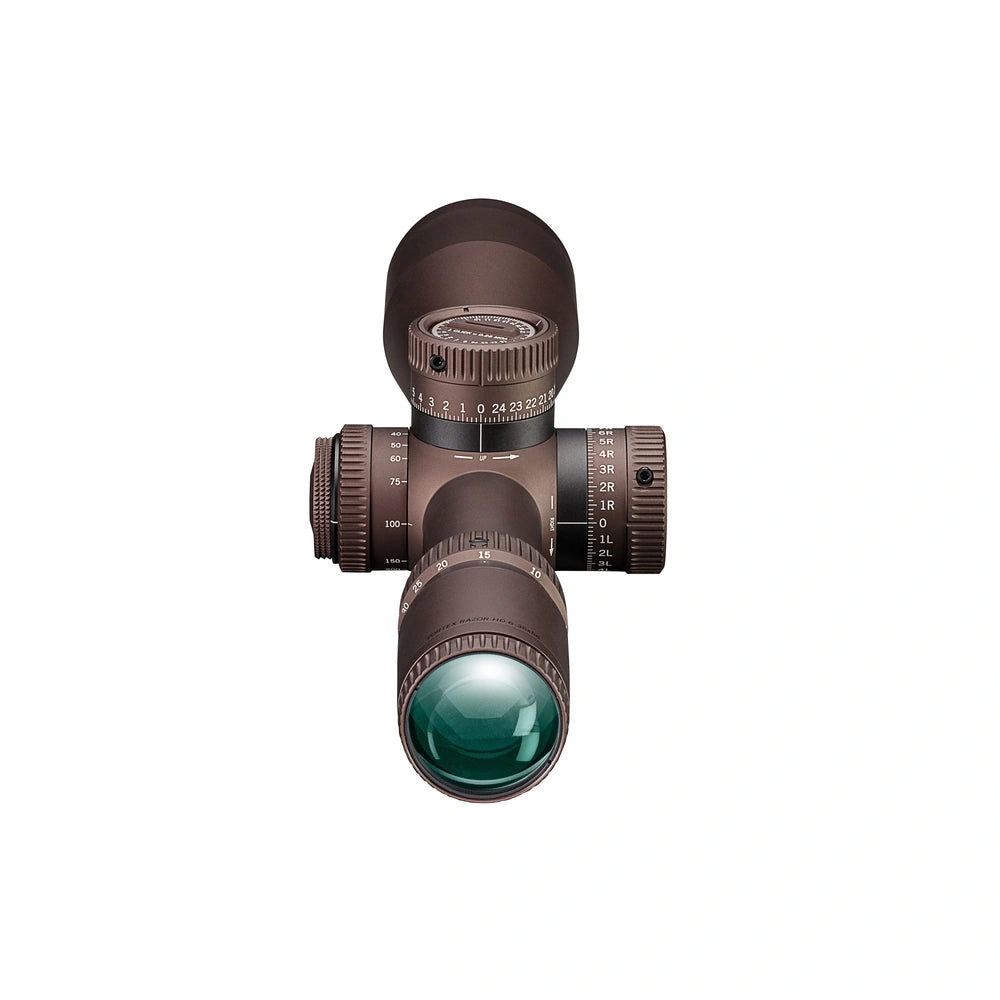

Atviri taktiniai reguliavimo bokšteliai

Taikiklis turi atvirus taktinius reguliavimo bokštelius, skirtus greitoms ir tikslioms korekcijoms.

Bokštelių fiksavimo mechanizmas padeda išvengti atsitiktinio nustatymų pakeitimo.

MOA versijos reguliavimo parametrai:

• Vieno paspaudimo korekcija: 0,25 MOA.
• Vertikalaus reguliavimo diapazonas: 121 MOA.
• Horizontalaus reguliavimo diapazonas: 52,5 MOA.
• Reguliavimas per vieną pilną bokštelio apsisukimą: 25 MOA.

MRAD versijos reguliavimo parametrai:

• Vieno paspaudimo korekcija: 0,1 MRAD.
• Vertikalaus reguliavimo diapazonas: 36,1 MRAD.
• Horizontalaus reguliavimo diapazonas: 15,5 MRAD.
• Reguliavimas per vieną pilną bokštelio apsisukimą: 10 MRAD.

Vidiniai reguliavimo mechanizmai

Vortex Razor HD Gen III naudojama pažangi mažos trinties reguliavimo sistema, užtikrinanti sklandų ir pakartojamą veikimą.

Reguliavimo mechanizmuose naudojami žalvario ir silicio lydinio komponentai, padedantys sumažinti trintį ir užtikrinti ilgalaikį mechaninį tikslumą.

Konstrukcija ir montavimas

Vortex Razor HD Gen III 6–36x56 korpusas pagamintas iš tvirto aviacinio aliuminio lydinio vamzdžio, kurio skersmuo – 34 mm.

Didelio skersmens vamzdis suteikia platų reguliavimo diapazoną, o patvari konstrukcija užtikrina mechaninį tvirtumą ir atsparumą intensyviam naudojimui.

Pagrindiniai konstrukcijos privalumai:

• IPX7 atsparumas vandeniui – apsauga nuo lietaus, sniego ir trumpalaikio panardinimo.
• Apsauga nuo vidinio rasojimo – argono užpildas padeda išvengti drėgmės kondensacijos korpuso viduje.
• Atsparumas smūgiams – konstrukcija pritaikyta atatrankai ir mechaniniam poveikiui.
• Aviacinio aliuminio korpusas – tvirta ir mechaniškai atspari konstrukcija.
• Stealth Shadow matinė danga – mažai šviesą atspindintis paviršius, padedantis sumažinti nepageidaujamus atspindžius.
• ArmorTek apsauginė danga – saugo išorinius lęšius nuo įbrėžimų, alyvos ir nešvarumų.
• L-Tec+™ Zero System – tikslus nulinės padėties nustatymas ir patikimas grįžimas prie jos.
• Šoninis paralakso reguliavimas – patogus fokusavimo ir paralakso koregavimas.
• Bokštelių apsisukimų indikatorius – leidžia lengvai kontroliuoti reguliavimo padėtį.

387 mm ilgis ir 1278 g svoris atitinka profesionalios klasės taktinio optinio taikiklio su dideliu objektyvu, plačiu didinimo diapazonu ir sudėtingais reguliavimo mechanizmais konstrukciją.

Montuojant taikiklį būtina pasirinkti 34 mm skersmens vamzdžiui tinkamus montavimo žiedus arba laikiklį. Dėl 56 mm objektyvo taip pat svarbu įvertinti reikalingą montavimo aukštį, kad objektyvas nesiliestų su ginklo konstrukcija.

Techniniai duomenys

Gamintojas: Vortex Optics
Modelis: Razor HD Gen III 6–36x56 FFP EBR-7D / VMR-5 MOA / MRAD
Didinimas: 6–36x
Objektyvo skersmuo: 56 mm
Tinklelis: EBR-7D MOA / EBR-7D MRAD / VMR-5 MOA / VMR-5 MRAD (pagal variantą)
Židinio plokštuma: FFP (pirmoji židinio plokštuma)
Tinklelio apšvietimas: Taip
Apšvietimo fiksavimas: Taip
Vamzdžio skersmuo: 34 mm
Bokštelių reguliavimo vienetai: MOA arba MRAD (pagal variantą)
Vieno paspaudimo korekcija: 0,25 MOA / 0,1 MRAD
Reguliavimas per vieną bokštelio apsisukimą: 25 MOA / 10 MRAD
Vertikalaus reguliavimo diapazonas: 121 MOA / 36,1 MRAD
Horizontalaus reguliavimo diapazonas: 52,5 MOA / 15,5 MRAD
Bokštelių tipas: Atviri taktiniai, su fiksavimo funkcija
Nulinės padėties mechanizmas: L-Tec+™ Zero System
Paralakso reguliavimas: Šoninis, nuo 9,1 m iki begalybės
Matymo laukas 100 m atstumu: 7,1–1,2 m
Akių atstumas: 89 mm
Ilgis: 387 mm
Svoris: 1278 g
Korpuso medžiaga: Aviacinio aliuminio lydinys
Korpuso paviršius: Stealth Shadow matinė danga
Optinė sistema: Razor HD
Lęšių dangos: XR Plus daugiasluoksnės antirefleksinės dangos
Išorinių lęšių apsauga: ArmorTek
Apsauga nuo vidinio rasojimo: Argono užpildas
Atsparumas vandeniui: IPX7
Atsparumas smūgiams: Taip
Paskirtis: Sportinis šaudymas, PRS, „Long Range“, taktinis naudojimas, preciziškas šaudymas dideliais atstumais
Garantija: Vortex VIP viso naudojimo laikotarpio garantija privatiems pirkėjams; ribota 5 metų garantija instituciniams ir komerciniams pirkėjams

Komplektacija

• Vortex Razor HD Gen III 6–36x56 FFP optinis taikiklis su pasirinktu EBR-7D arba VMR-5 tinkleliu.
• Objektyvo ir okuliaro apsauginiai dangteliai.
• Optikos valymo šluostė.
• Baterija tinklelio apšvietimui.
• Gamintojo naudojimo instrukcija.
• Platintojo naudojimo instrukcija.
• Gamintojo garantijos dokumentai.
• Platintojo garantijos dokumentai.
